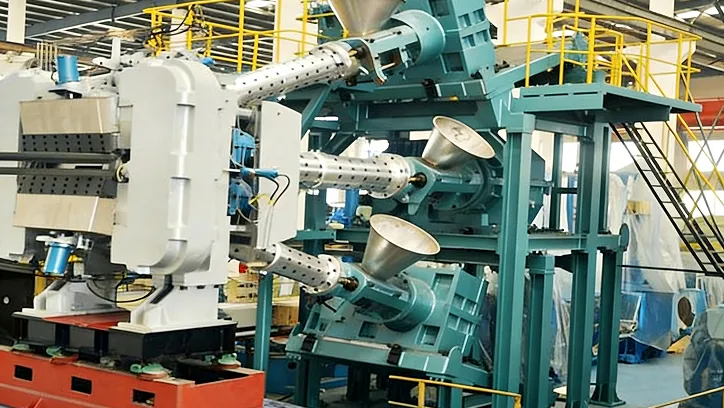

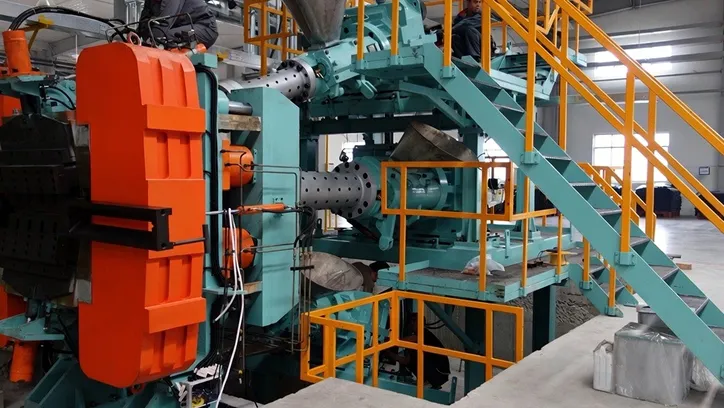

Extrusora tríplex para coextrusión de caucho
Las extrusoras tríplex permiten combinar tres compuestos de caucho en un único proceso de coextrusión. Cada extrusora alimenta un compuesto hacia un cabezal común, donde los tres flujos se integran siguiendo la geometría definida para obtener un perfil multicomponente en una sola operación.
En la fabricación de neumáticos, estos sistemas se utilizan principalmente para producir bandas de rodadura, flancos y rellenos de talón que requieren integrar distintos compuestos dentro de un mismo semielaborado. El control coordinado del caudal, la temperatura y la presión de las tres extrusoras ayuda a mantener la geometría del perfil y la distribución prevista de cada compuesto.
Star Profit ofrece configuraciones con tornillos de 90 a 250 mm de diámetro y diferentes relaciones L/D para líneas de neumáticos radiales para turismos y camiones ligeros, neumáticos radiales para camiones y autobuses, neumáticos diagonales y neumáticos OTR.
- Coextrusión de bandas de rodadura multicompuesto para neumáticos.
- Fabricación de flancos que requieren integrar diferentes compuestos de caucho.
- Producción de rellenos de talón y otros semielaborados multicomponente.
- Fabricación de componentes para neumáticos radiales para turismos y camiones ligeros (PCR).
- Fabricación de componentes para neumáticos radiales para camiones y autobuses (TBR), neumáticos diagonales y neumáticos OTR.
Cada columna corresponde a una configuración tríplex formada por tres extrusoras. Los valores separados por “/” corresponden respectivamente a la primera, segunda y tercera extrusora.
| Diámetro del tornillo (mm) | 90/90/120 | 120/150/150 | 120/150/200 | 200/250/200 |
| Relación L/D | 14/14/14 | 16/16/16 | 16/16/16 | 16/16/16 |
| Velocidad máxima de los tornillos (r/min) | 60/60/50 | 50/43/43 | 50/43/43 | 33/26/33 |
| Abertura de las tolvas de alimentación (mm) | 120x80 / 120x80 / 160x110 | 160x110 / 200x165 / 200x165 | 160x110 / 200x165 / 260x210 | 260x210 / 340x208 / 260x210 |
| Número de filas de pasadores | 8/8/10 | 12/10/10 | 12/10/12 | 12/12/12 |
| Pasadores por fila | 6/6/6 | 6/8/8 | 6/8/10 | 10/12/10 |
| Modelo de los motores de extrusión | Z4-180-41 / Z4-180-41 / Z4-225-11 | Z4-225-11 / Z4-250-41 / Z4-250-41 | Z4-225-11 / Z4-250-41 / Z4-315-12 | Z4-315-12 / Z4-355-12 / Z4-315-12 |
| Potencia de los motores (kW) | 55/55/110 | 110/220/220 | 110/220/355 | 355/450/355 |
| Zonas de circulación de agua caliente | 10 | 10 | 11 | 13 |
| Potencia total de calentamiento para circulación de agua caliente (kW) | 144 | 144 | 156 | 180 |
| Capacidad máxima de cada extrusora (kg/h) | 360/360/800 | 800/1500/1500 | 800/1500/2600 | 2600/3600/2600 |
| Dimensiones generales (L × An × Al) (mm) | 4600×2600×3300 | 7400×3600×3800 | 7800×3900×4200 | 9980×5816×6880 |
- El cabezal de coextrusión dispone de accionamiento hidráulico para las operaciones de apertura, cierre y bloqueo, facilitando los ajustes y cambios durante la producción.
- Los componentes del cabezal, como la placa de canales de flujo, el inserto de preformado y la matriz, pueden sustituirse de acuerdo con las especificaciones del producto y la geometría requerida del perfil.
- El sistema de regulación PID controla automáticamente la temperatura durante la producción para mantener las condiciones térmicas establecidas para cada proceso de extrusión.
- La configuración con cilindros de pasadores favorece el acondicionamiento del compuesto durante su avance por la extrusora y puede adaptarse mediante diferentes números de filas y pasadores según el tamaño del equipo.
Un sistema tríplex resulta adecuado cuando el semielaborado debe integrar tres compuestos de caucho con propiedades o funciones diferentes dentro de un mismo perfil. Frente a una configuración dúplex, permite incorporar una tercera corriente de material sin realizar una operación de extrusión independiente.
La selección de la configuración debe considerar la estructura del perfil, los tres compuestos que se van a procesar, el caudal requerido para cada material, la geometría de los tornillos, las condiciones de temperatura y presión y la capacidad total de la línea.
