Conformadora de fuelles neumáticos ferroviarios
Formación multicapa con tejido de cordones sobre tambor

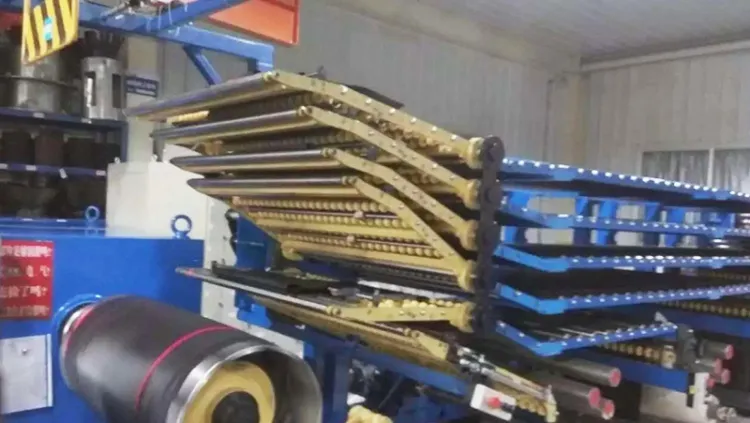

Esta máquina se utiliza para formar el cuerpo multicapa de los fuelles neumáticos ferroviarios antes de la vulcanización. El sistema alimenta y dispone las capas de tejido de cordones y el tejido de revestimiento sobre un tambor de conformado, permitiendo preparar la estructura tubular requerida para la siguiente etapa del proceso.
Especificaciones técnicas

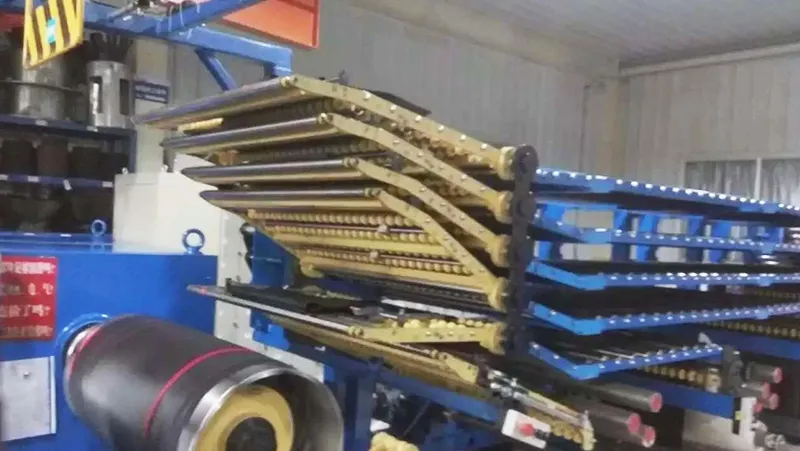

- Número de niveles del bastidor de alimentación de tejido de cordones: 6
- Diámetro máximo del rollo de tejido de cordones y tejido de revestimiento: Ø850 mm
- Potencia de enrollado del tejido de revestimiento: 1.5 kW
- Dimensiones del eje de enrollado: 32 × 32 mm
- Ancho máximo del tejido de revestimiento: 1000 mm

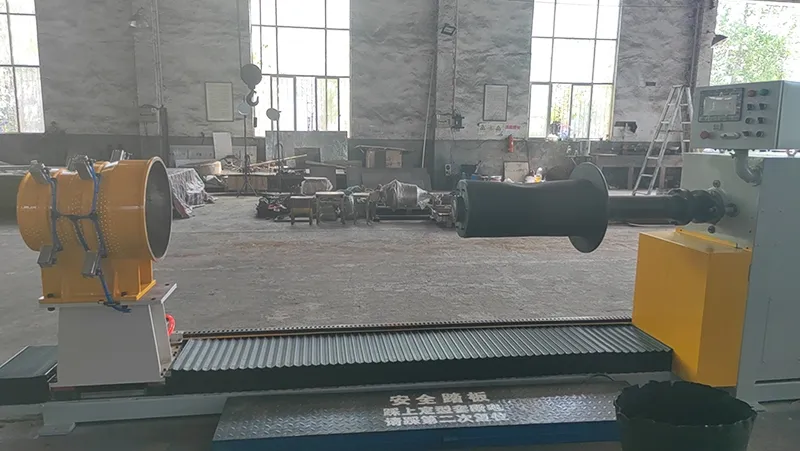

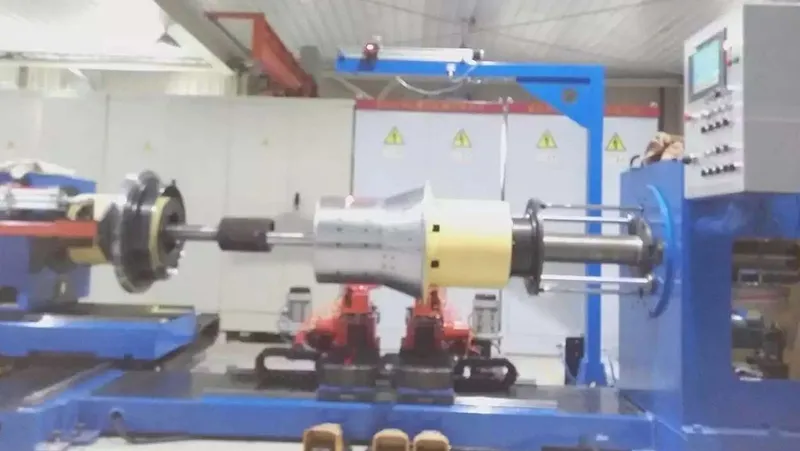

- Rango de diámetro del tambor de conformado: Ø220–Ø340 mm (pueden instalarse tambores de otras dimensiones para diferentes especificaciones)
- Ancho máximo del tambor de conformado: 650 mm
- Motor principal: 3 kW con regulación de velocidad mediante variador de frecuencia
- Velocidad lineal del tambor de conformado: 48 m/min
- Altura del centro del eje principal: 850 mm
- Tiempo de conformado: ≤1.5 min (4 capas de tejido de cordones por cuerpo tubular)
- Ancho de la banda transportadora: 650 mm
Proceso de conformado
La configuración debe adaptarse al número y ancho de las capas textiles, al diámetro requerido para el cuerpo del fuelle y a las dimensiones del tambor de conformado. El sistema admite diferentes tambores para fabricar otras especificaciones de producto.
