Línea batch-off de enfriamiento de láminas de caucho
Las líneas batch-off se instalan después del mezclado para recibir, transportar, acondicionar y enfriar las láminas de caucho antes de las siguientes etapas de producción o almacenamiento. El proceso puede integrar operaciones de recepción de la lámina, marcado, corte longitudinal, transporte, inmersión en agente antiadherente, elevación, enfriamiento, corte y apilado.
Star Profit ofrece configuraciones aéreas y a nivel de suelo para adaptarse a diferentes distribuciones de planta. La gama XPG procesa láminas de 600 a 900 mm de ancho y de 4 a 12 mm de espesor, con velocidades máximas de línea de hasta 45 m/min según el modelo.
- Enfriamiento de láminas de caucho después del mezclado.
- Aplicación de agente antiadherente para facilitar la manipulación y evitar la adherencia entre superficies.
- Transporte y enfriamiento por aire antes del almacenamiento o de las etapas posteriores de procesamiento.

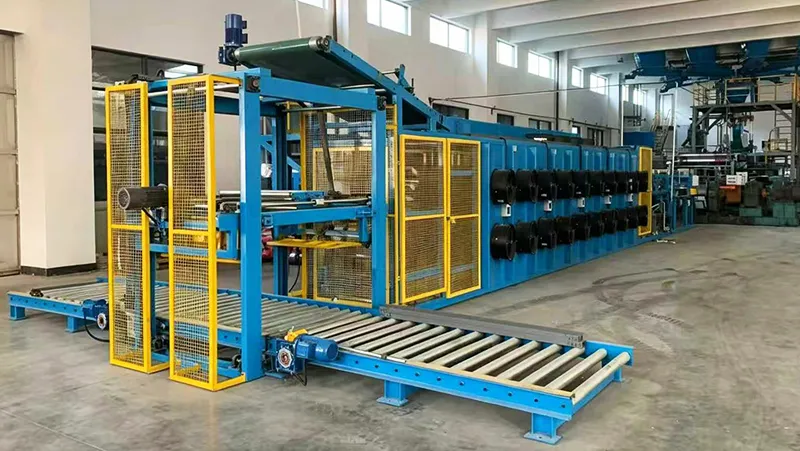

- Corte y apilado de láminas de caucho o apilado continuo sobre palets.
| Modelo | |||
| Ancho de la lámina de caucho (mm) | 600 | 800 | 900 |
| Espesor de la lámina (mm) | 4–12 | 4–12 | 4–12 |
| Velocidad máxima de la línea (m/min) | 35 (regulación de velocidad por variador de frecuencia) | 40 (regulación de velocidad por variador de frecuencia) | 45 (regulación de velocidad por variador de frecuencia) |
| Separación entre barras de suspensión (mm) | 100–150 (normalmente 101.6 o 127) | 100–150 (normalmente 101.6 o 127) | 100–150 (normalmente 101.6 o 127) |
| Longitud de suspensión | Según los requisitos del cliente | Según los requisitos del cliente | Según los requisitos del cliente |
| Capacidad de acumulación de caucho | Según los requisitos del cliente | Según los requisitos del cliente | Según los requisitos del cliente |
| Sistema de enfriamiento | Por aire (ventiladores axiales de bajo ruido) | Por aire (ventiladores axiales de bajo ruido) | Por aire (ventiladores axiales de bajo ruido) |
| Número de ventiladores | 8–14 | 14–52 | 24–64 |
| Temperatura de la lámina después del enfriamiento | 5 °C por encima de la temperatura ambiente, máx. 40 °C | 5 °C por encima de la temperatura ambiente, máx. 40 °C | 5 °C por encima de la temperatura ambiente, máx. 40 °C |
| Modo de avance de las barras de suspensión | Continuo o paso a paso | Continuo o paso a paso | Continuo o paso a paso |
| Configuración de la línea | A nivel de suelo o aérea | A nivel de suelo o aérea | A nivel de suelo o aérea |

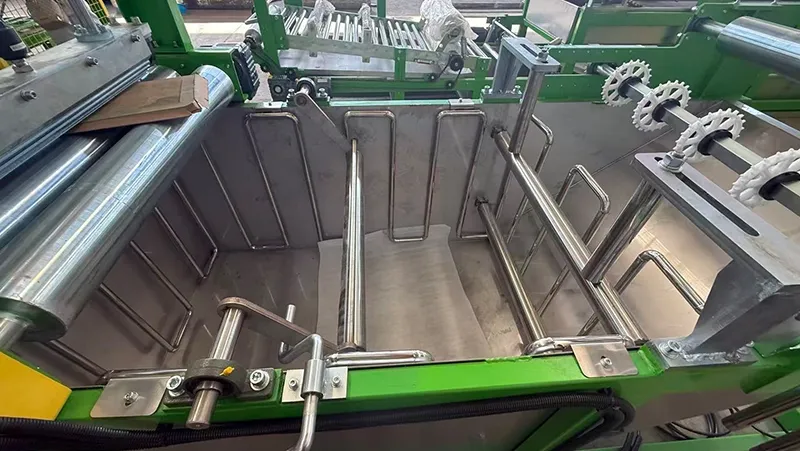

- El sistema incorpora un tanque de inmersión para la aplicación de agente antiadherente y circulación de agua de refrigeración, ayudando a acondicionar y enfriar la lámina antes de su entrada en la sección de refrigeración por aire.
- La línea puede configurarse para cortar y apilar las láminas o realizar el apilado continuo del caucho sobre palets, según los requisitos de producción.

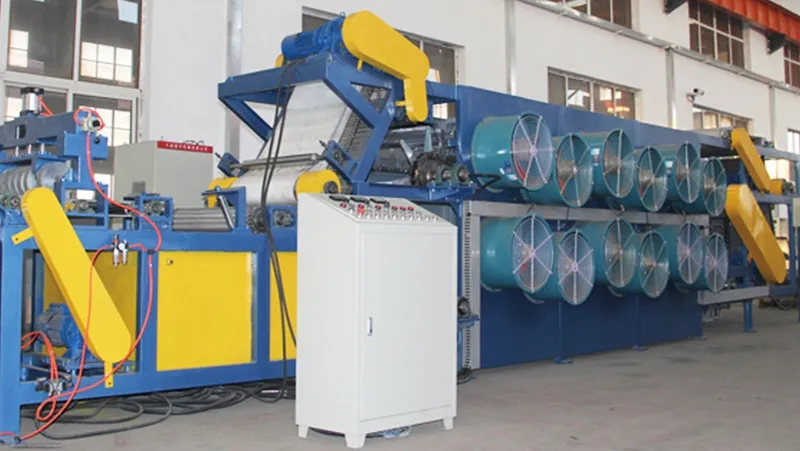

- La regulación de velocidad mediante variador de frecuencia y el control PLC permiten coordinar el funcionamiento de la línea. Están disponibles configuraciones aéreas y a nivel de suelo.
- La construcción modular facilita el transporte, la instalación y la adaptación de la línea a diferentes distribuciones de planta.

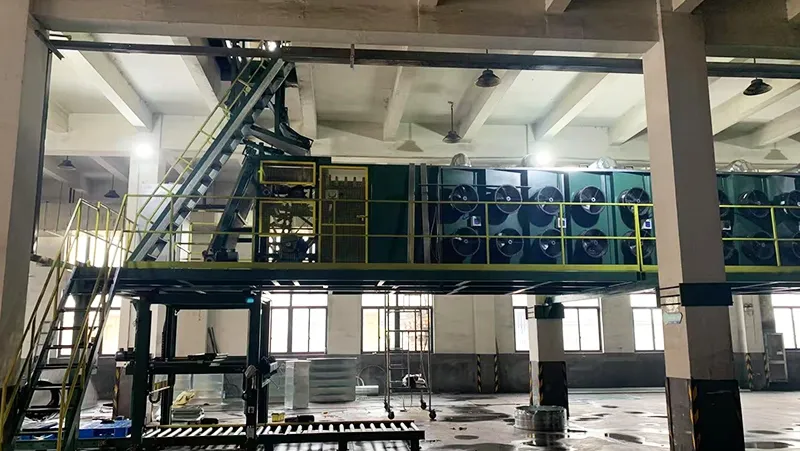

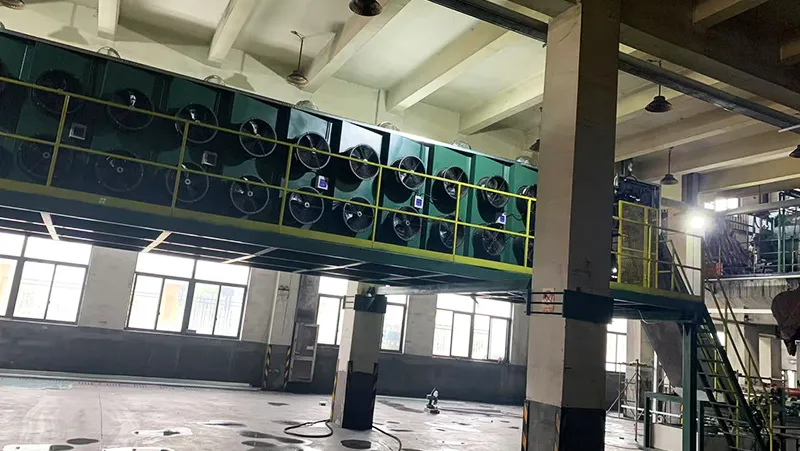

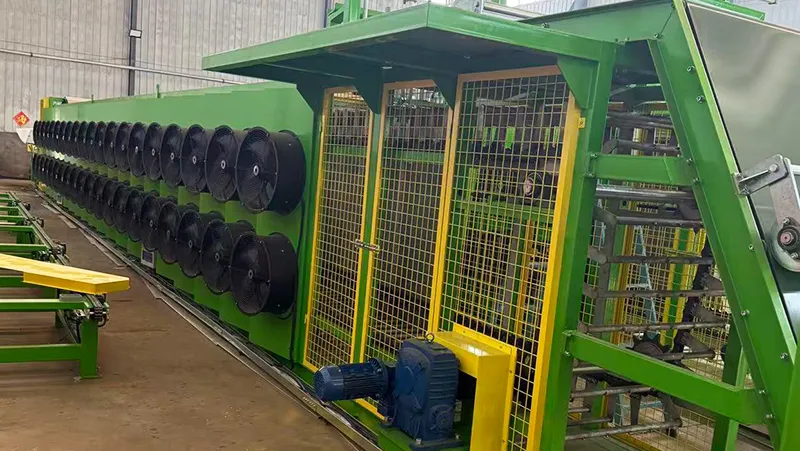

La configuración debe seleccionarse en función del espacio disponible, la altura de la nave, la capacidad de acumulación requerida y la disposición de los equipos anteriores y posteriores de la línea. La configuración aérea permite aprovechar el espacio vertical, mientras que la configuración a nivel de suelo puede facilitar el acceso a los equipos y adaptarse mejor a instalaciones con restricciones de altura.
Star Profit puede adaptar la longitud de suspensión, la capacidad de acumulación, el número de ventiladores y la disposición de la línea a los requisitos específicos de cada planta.
