Línea de formación de bandas transportadoras en crudo
Para bandas textiles multicapa de nylon, EP y algodón

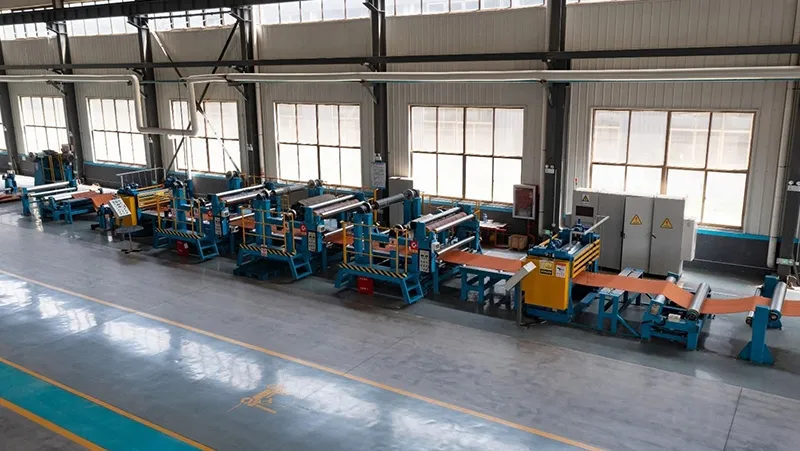

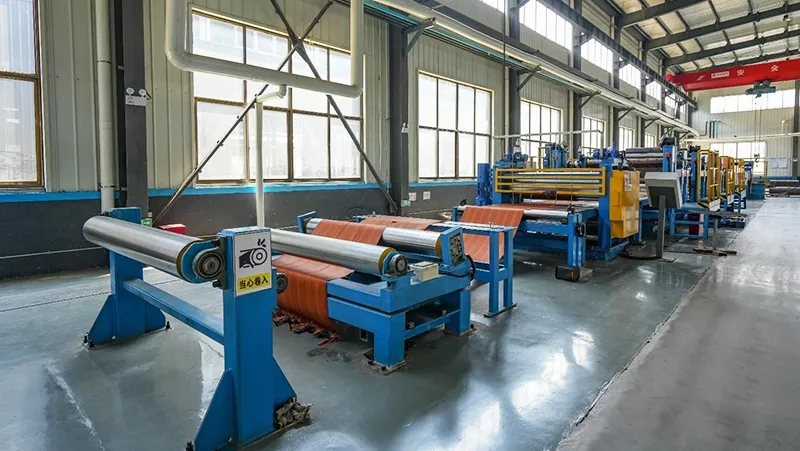

Esta línea se utiliza para formar y preparar bandas transportadoras textiles multicapa antes de la vulcanización. Permite ensamblar las capas de tejido y aplicar los componentes de caucho necesarios para fabricar bandas con carcasa textil de nylon, EP y algodón.
El sistema incorpora control de tensión y guiado de los materiales durante la formación de la banda en crudo. El enrollado del tejido auxiliar dispone de un sistema para reducir la formación de arrugas, mientras que el control mediante PLC permite visualizar y ajustar los parámetros del proceso. La regulación automática de la tensión y el sistema servo de alineación ayudan a mantener el posicionamiento de los materiales durante la producción.
- Unidad de enrollado y desenrollado del producto, accionada mediante motor de par.
- Sistemas de desenrollado doble y simple.
- Unidades de enrollado y desenrollado de tejido, en configuración estándar o de tensión constante.
- Mesa de formación, disponible en configuración integrada o accionada mediante transportador.
- Sistema automático de aplicación de caucho en los bordes.
- Unidad automática de corte del caucho de los bordes.
- Sistema automático de aplicación de adhesivo.
| Modelo | ||||
| Ancho máximo de la banda en crudo (mm) | 1200 | 1600 | 2200 | 2400 |
| Espesor máximo de la banda en crudo (mm) | 30 | 30 | 30 | 30 |
| Diámetro máximo del rollo de banda en crudo (mm) | 3000 | 3500 | 3500 | 3500 |
| Peso máximo del rollo de banda en crudo (t) | 10 | 10 | 10 | 10 |
| Velocidad de formación (m/min) | 5–30 | 5–30 | 5–30 | 5–30 |
| Espesor aplicable de la lámina de caucho (mm) | 1–20 | 1–20 | 1–20 | 1–20 |
| Método de control de tensión | Freno de tensión | Freno de tensión | Freno de tensión | Freno de tensión |
| Sistema de control de alineación de bordes | Servo | Servo | Servo | Servo |
| Longitud de la mesa de formación (mm) | 3000 | 3000 | 3000 | 3000 |
| Ancho de la mesa de formación (mm) | 820 | 820 | 820 | 820 |
- Configuraciones de tensión fija o tensión constante para diferentes requisitos de formación.
- Unidades de enrollado y desenrollado del producto accionadas mediante motores de par.
- Sistemas de desenrollado doble y simple, así como sistemas de enrollado y desenrollado de tejido auxiliar, disponibles con tensión fija o constante.
- La mesa de trabajo puede suministrarse en configuración integrada, dividida o accionada mediante transportador.
- Como opciones adicionales pueden incorporarse sistemas automáticos de aplicación de caucho en los bordes, corte de bordes y aplicación de adhesivo.
- Diseñada para la formación de bandas transportadoras textiles de nylon, EP y algodón, con aplicación de caucho según la estructura y el proceso de fabricación requerido.
- La línea integra las operaciones de enrollado, desenrollado, guiado, formación y aplicación de materiales en una misma secuencia de trabajo.
- El sistema de enrollado del tejido auxiliar incorpora un dispositivo para reducir la formación de arrugas y admite la formación en ambos sentidos de avance.
- El sistema de control mediante PLC centraliza la operación y permite configurar parámetros mediante pantalla táctil, regular automáticamente la tensión y corregir desviaciones de alineación durante el funcionamiento automático de la línea.
- Las zonas de protección incorporan resguardos de seguridad y la línea dispone de varios puntos de parada de emergencia.
La selección debe considerar principalmente el ancho, espesor y peso de la banda transportadora en crudo, el tipo y número de capas de tejido, el espesor de las láminas de caucho y la velocidad de formación requerida.
También deben definirse el método de control de tensión, la configuración de enrollado y desenrollado, el sistema de guiado y las operaciones auxiliares necesarias, como la aplicación de caucho en los bordes, el corte y la aplicación de adhesivo.
