Prensa de crimpado para fuelles de lóbulo rodante y de una o varias ondas
Crimpado de componentes metálicos en fuelles de hasta Ø313 mm

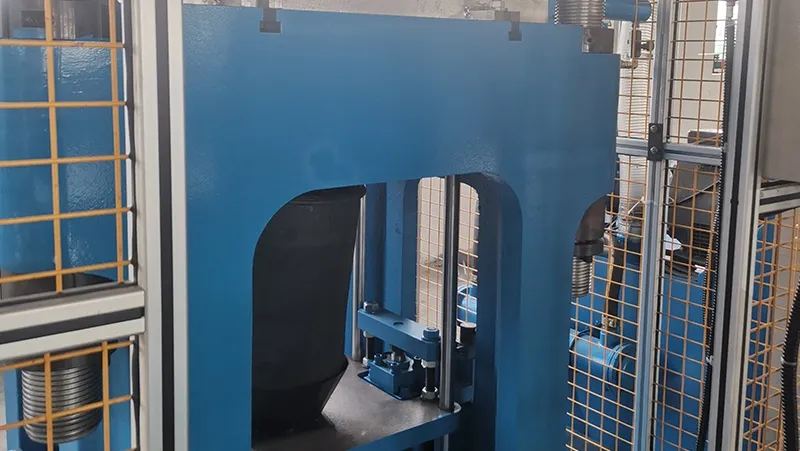

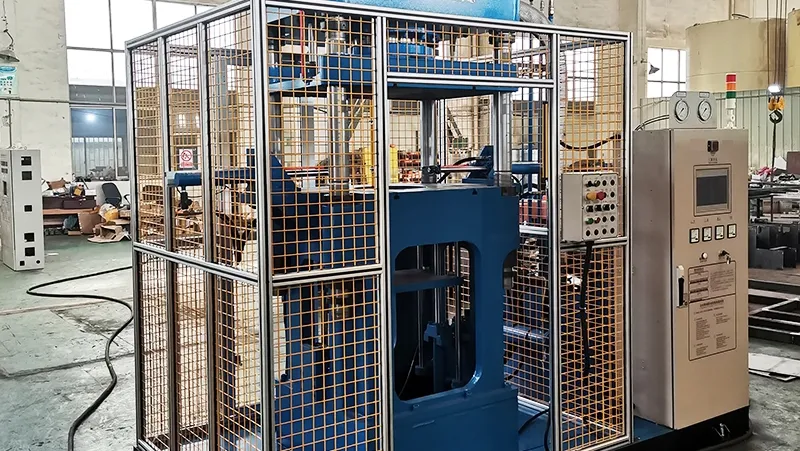

Esta prensa está diseñada para el ensamblaje final de fuelles neumáticos de lóbulo rodante y de una o varias ondas. El equipo realiza el crimpado de las placas metálicas de cierre sobre el cuerpo de caucho mediante una fuerza de prensado de hasta 200 T, con capacidad para piezas de hasta 313 mm de diámetro y 700 mm de altura.
La combinación de cierre rápido, cierre lento y retorno permite adaptar las distintas fases del ciclo de prensado. La mesa de trabajo de 850 × 700 mm incorpora cuatro ranuras en T para la instalación del utillaje necesario según la geometría y dimensiones de cada referencia.
- Fuerza de prensado: 200 T
- Dimensiones de la mesa de trabajo: 850 × 700 mm (con 4 ranuras en T)
- Luz máxima de apertura: 1500 mm

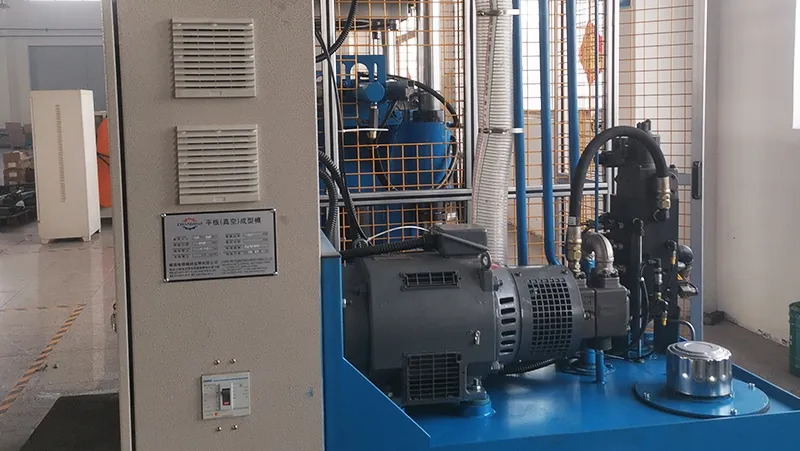

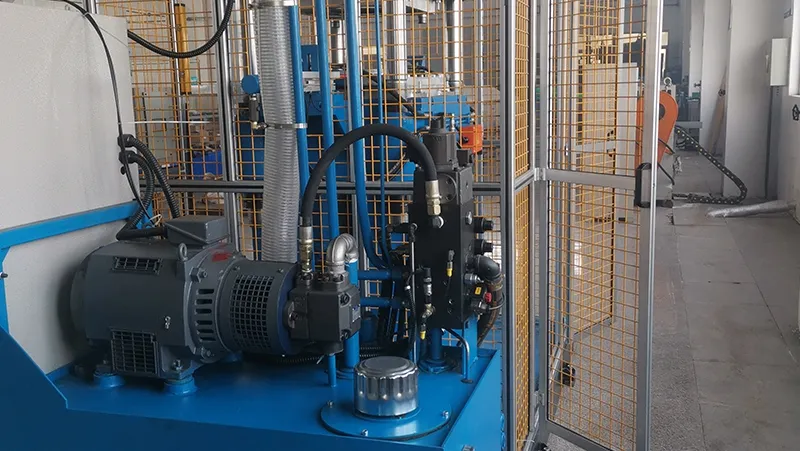

- Diámetro interior del cilindro hidráulico principal: Ø360 mm
- Carrera del cilindro hidráulico principal: 700 mm
- Velocidad de cierre: cierre rápido / retorno ≥50 mm/s; cierre lento ≥10 mm/s
- Altura máxima de la pieza: ≤700 mm
- Diámetro máximo de la pieza: 313 mm
- Diámetro interior de los cilindros hidráulicos laterales: Ø63 mm × 2
- Diámetro interior del cilindro expulsor: Ø50 mm
La prensa puede configurarse con diferentes utillajes según la geometría del fuelle y de los componentes metálicos que deben crimparse. Para definir la configuración adecuada deben considerarse principalmente el diámetro y la altura de la pieza, la fuerza de prensado requerida y las dimensiones disponibles en la zona de trabajo.
