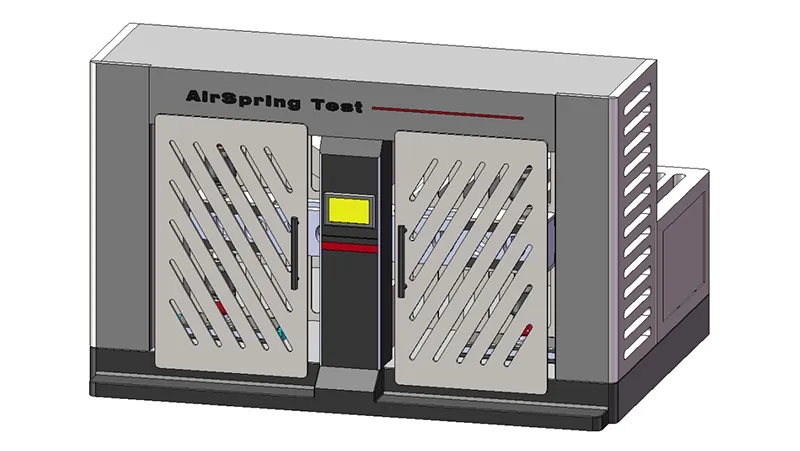

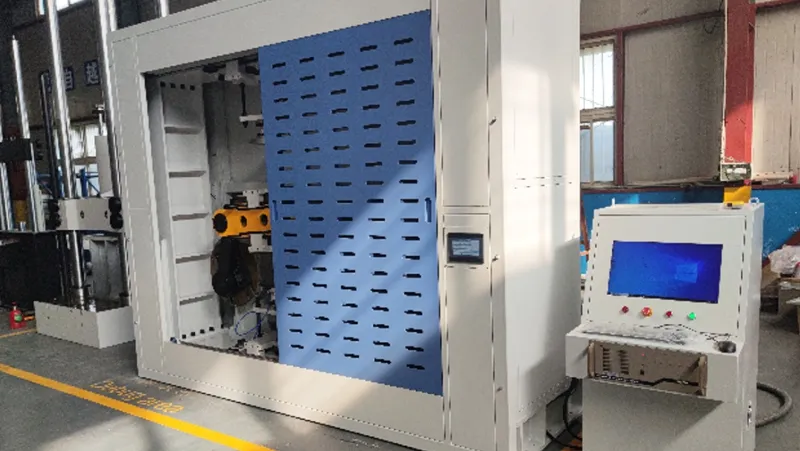

Máquina de ensayo de fatiga para fuelles neumáticos

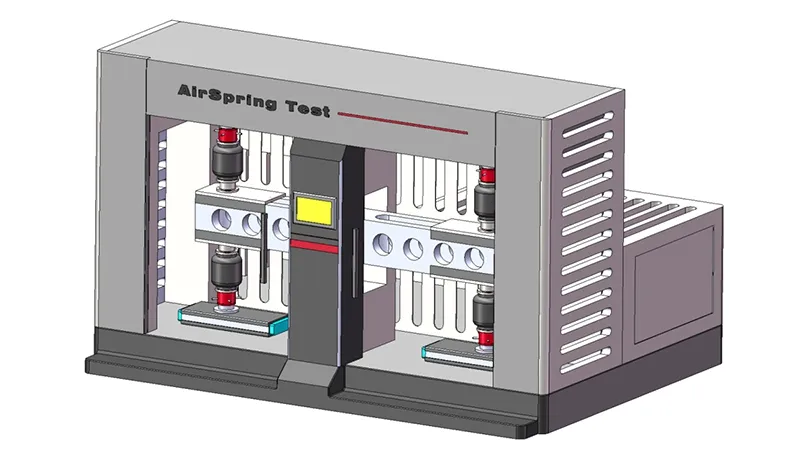

Esta máquina está diseñada para evaluar el comportamiento de los fuelles neumáticos frente a ciclos repetidos de compresión y extensión. Durante el ensayo, la pieza se somete a movimientos cíclicos con frecuencia y amplitud configurables para reproducir condiciones de carga repetitiva y analizar su comportamiento frente a la fatiga.

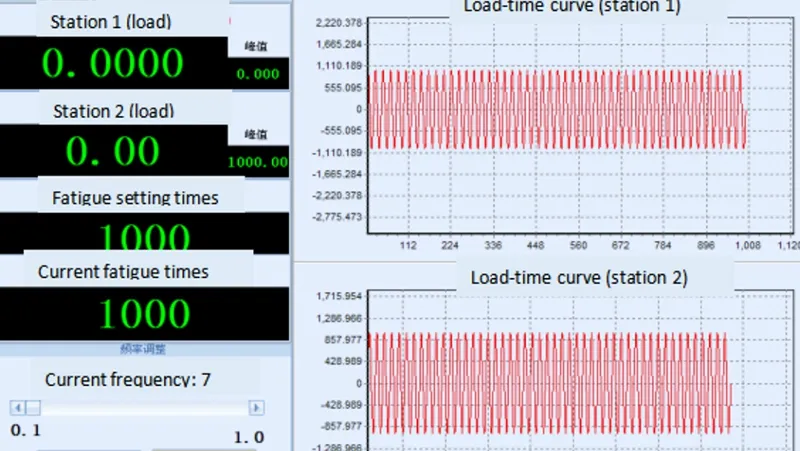

El equipo admite una fuerza máxima de ensayo de 200 kN, frecuencias de 0.3 a 4 Hz y una amplitud de ±100 mm. El contador integrado permite registrar hasta 9 × 10⁷ ciclos, facilitando la realización de ensayos prolongados definidos según los requisitos de evaluación del producto.
| Fuerza máxima de ensayo | 200 kN |
| Frecuencia de ensayo | 0.3–4 Hz |
| Amplitud de ensayo | ±100 mm (carrera total: 200 mm) |
| Resolución de amplitud | 1 mm |
| Capacidad del contador | 9 × 10⁷ ciclos |
| Precisión del contador | ±1 ciclo |
| Alimentación eléctrica | 380 V, 50 Hz, trifásica, cuatro hilos |
| Separación entre los elementos superior e inferior | 500 mm |
| Potencia del motor | 37 kW |
| Peso de la máquina | Aprox. 8000 kg |
| Dimensiones totales (largo × ancho × alto) | Aprox. 3500 × 1860 × 2810 mm |
| Calidad y acabado del equipo | Conforme a GB/T 2611-2006, Requisitos técnicos generales para máquinas de ensayo |
La frecuencia y la amplitud pueden ajustarse dentro del rango de trabajo de la máquina para definir diferentes condiciones de carga cíclica. Antes de establecer el procedimiento de ensayo deben considerarse las dimensiones del fuelle, la fuerza prevista, el desplazamiento requerido y el número de ciclos definido para la evaluación.
